I. Hvorfor er CE-stogarden spesielt viktig for hydrauliske komposittpresser?
Innen forming av komposittmaterialer, hydrauliske servokomposittpresser and kompresjonsstøpepresser har blitt kjerneutstyr for kompresjonsstøpeprosesser og brukes typisk i kombinasjon med SMC former å danne komplette SMC-støpesystemer.
Med den kontinuerlige utviklingen av komposittmaterialer mot lettvektsdesign og strukturell integrering, er komposittpressepresser nå mye brukt i følgende sektorer:
- Lastebiler og busser
- Landbruks- og anleggsutstyr
- E-mobilitet
- Jernbanetransport
- Urbane møbler, blant annet
I disse applikasjonsscenarioene er hydrauliske presser ikke bare ansvarlige for å forme ytelsen, men er også direkte relatert til operatørsikkerhet, langsiktig driftsstabilitet og generell samsvar med produksjonslinjen. Av denne grunn har et økende antall europeiske kunder som kjøper hydrauliske komposittpresser fra Kina for første gang en tendens til å fokusere på ett nøkkelspørsmål:
Hva er de grunnleggende forskjellene mellom CE-kompatible hydrauliske presser og hydrauliske presser bygget etter innenlandske standarder?
Det skal understrekes at CE-merking ikke bare er en sertifiseringsetikett, men et omfattende sikkerhetssystem som går gjennom hele livssyklusen til en maskin – fra design og produksjon til installasjon og drift.
II. Grunnleggende forskjeller i designfilosofi
Under innenlandske standarder er hydraulisk pressedesign typisk drevet av produksjonskrav som tonnasjekapasitet, formingseffektivitet, utstyrskostnader og leveringstid. Selv om denne tilnærmingen passer for mange lokale produksjonsmiljøer, fokuserer den først og fremst på om maskinen kan fullføre produksjonsoppgaven.
Derimot må CE-kompatible hydrauliske servokomposittpresser behandle risikokontroll som en kjernedesignbegrensning samtidig som de oppfyller formende ytelseskrav. CE-rammeverket krever systematisk risikovurdering skal utføres på det konseptuelle designstadiet, med strukturelle eller systemnivåløsninger definert på forhånd for potensielle risikoer under drift, vedlikehold, igangkjøring og unormale forhold.
Denne "sikkerhet-by-design"-filosofien betyr at CE-samsvar ikke kan oppnås bare ved å legge til komponenter etter produksjon, men må integreres i det overordnede maskinkonseptet fra begynnelsen.
III. Tre kjernesikkerhetssystemer av CE-kompatible hydrauliske presser
Fra et implementeringsperspektiv realiseres CE-krav for hydrauliske komposittpresser gjennom klart definerte sikkerhetssystemer i stedet for abstrakte prinsipper. Disse kravene er hovedsakelig konsentrert om tre områder: mekanisk sikkerhet, hydraulisk sikkerhet og elektrisk sikkerhet , som alle henger sammen og er uunnværlige.
Mekanisk sikkerhet
I henhold til CE-standarder er hovedmålet med mekanisk sikkerhet å redusere personelleksponering for farlige områder gjennom selve strukturelle designen, i stedet for kun å stole på driftsprosedyrer eller operatørerfaring. For store hydrauliske komposittpresser med lange slag og hyppige vedlikeholdskrav er mekanisk sikkerhet spesielt kritisk.

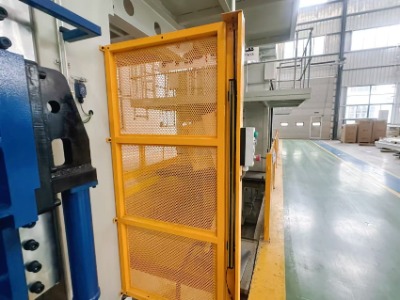

CE-kompatibel mekanisk design må systematisk vurdere drifts- og vedlikeholdsscenarier, slik som sikker tilgang til maskinen, inngang til forhøyede områder og pålitelig sikring av bevegelige komponenter under service. Disse kravene påvirker den generelle maskinoppsettet direkte i stedet for å være valgfrie tillegg.
Typiske CE mekaniske sikkerhetstiltak inkluderer:
- Sikkerhetsstiger , designet for å møte standarder for høyde, helning og anti-skli ytelse
- Topp vedlikeholdsplattformer med rekkverk , som gir fallsikring under service
- Vedlikehold tilgangsveier og sikkerhetsavstander , som sikrer tilstrekkelig plass for personellbevegelse og nødevakuering
- Slide mekaniske låsesystemer , for eksempel SITEMA-låseenheter, for å sikkert holde gliden under vedlikehold og forhindre utilsiktet nedstigning

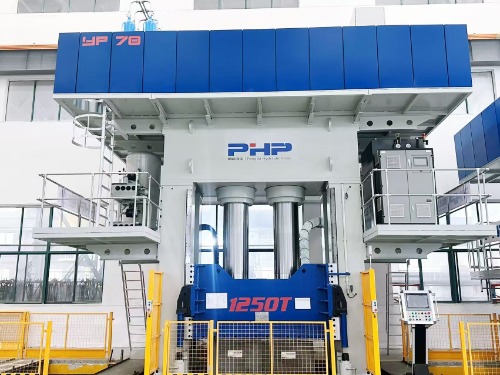

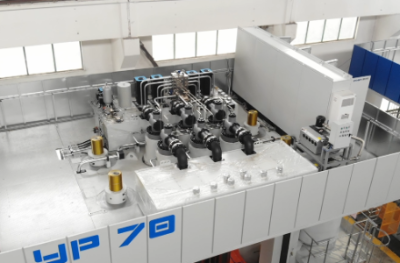

Topp vedlikeholdsplattform

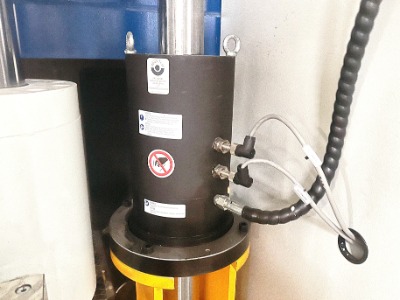

Skyvelåsesystem
Til sammenligning er innenlandske standardpresser ofte avhengige av operasjonelle prosedyrer i stedet for strukturell risikoisolering.
Hydraulisk sikkerhet
Det hydrauliske systemet er kraftkjernen i en kompositt hydraulisk presse og også et høyrisikoområde. I henhold til CE-standarder må hydrauliske systemer ikke bare levere ytelse, men også inneholde klar feilsikker oppførsel.
Dette betyr at selv under ekstreme forhold som slangebrudd, ventilsvikt eller kontrollfeil, må systemet gå tilbake til en sikker tilstand for å forhindre ukontrollert bevegelse eller personskade.
Typiske CE hydrauliske sikkerhetstiltak inkluderer:
- Sikkerhetsventiler installert på sylindere , som forhindrer rask nedstigning av skli i tilfelle trykktap
- Sprengningsbeskyttelseskjeder for hydraulikkslanger , begrenser slangepisking i tilfelle brudd
- Redundant trykk- og bevegelseskontrolllogikk , som sikrer sikker oppførsel under alle forhold

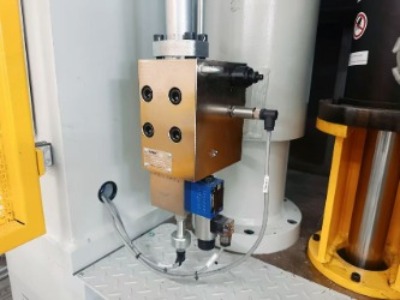

Sikkerhetsventil

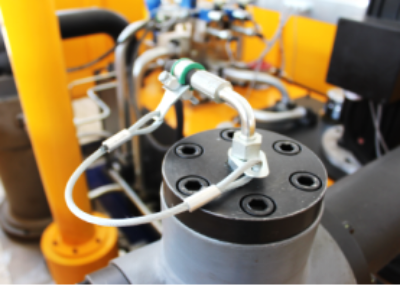

Burstbeskyttelseskjede
I noen innenlandske standardpresser kan slike sikkerhetsfunksjoner forenkles eller utelates, og i stedet stole på erfaringsbasert styring.
Elektrisk sikkerhet
Elektrisk sikkerhet er en av de mest systematiske og strengt reviderte aspektene ved CE-samsvar og representerer en av de tydeligste forskjellene sammenlignet med innenlandske standardmaskiner. CE-evaluering fokuserer ikke bare på komponentkvalitet, men også på integriteten til funksjonell sikkerhetslogikk.
Typiske CE elektriske sikkerhetskonfigurasjoner inkluderer:
- Sikkerhets-PLSer med redundans og selvdiagnostikk
- L-type sikkerhetslysgardiner for flerveis beskyttelse av støpeområdet
- Laserskannere for dynamisk områdeovervåking
- Nødstoppknapper , plassert i henhold til standarder
- Fullt dokumenterte og verifiserbare sikkerhetsprogrammer , som sikrer sporbarhet og testbarhet

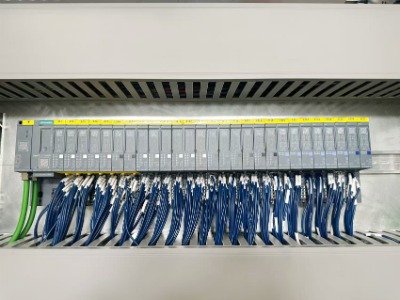

Sikkerhets-PLS

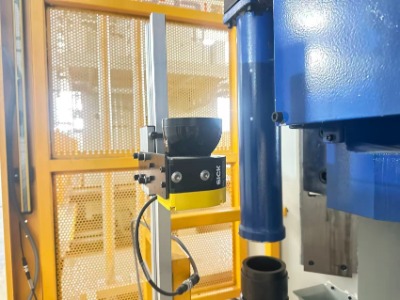

Laserskanner

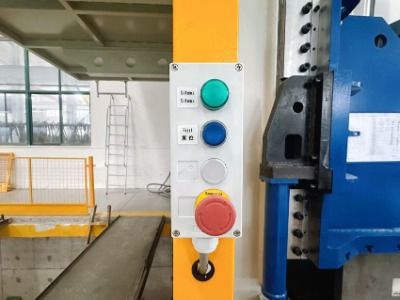

Nødstoppknapp
L-type sikkerhetslysgardin
Mens styreskap kan se lignende ut eksternt, legger CE-vurderinger vekt på intern logikkarkitektur, redundans og samsvar med teknisk dokumentasjon.
IV. Teknisk dokumentasjon og ansvarssystem
CE-samsvar strekker seg utover den fysiske maskinen og inkluderer et komplett teknisk dokumentasjonssystem. Disse dokumentene er ikke bare en del av leveringskravene, men også avgjørende for samsvar gjennom utstyrets livssyklus.
En komplett teknisk CE-fil inkluderer vanligvis risikovurderingsrapporter, hydrauliske og elektriske skjemaer, drifts- og vedlikeholdsmanualer og samsvarserklæringer. Disse dokumentene spiller en kritisk rolle i revisjoner, ulykkesundersøkelser og ansvarsavgjørelse.
V. Konklusjon: CE-kompatible hydrauliske presser som en systemteknisk løsning
For hydrauliske servokomposittpresser (inkludert SMC-presser, LFT-D-presser, HP-RTM-presser, GMT-presser, etc.), CE-overholdelse er ikke et enkelt tillegg av sikkerhetsfunksjoner etter installasjon. I stedet representerer det en helhetlig sikkerhetsfilosofi , systematisk integrert i maskinens strukturelle design, sikkerhetsfunksjoner, kontrolllogikk og endelige bruksscenarier, med risikovurdering i kjernen og styrt av forskrifter og standarder.
For kunder som kjøper hydrauliske komposittpresser fra Kina for første gang, er forståelsen av de grunnleggende forskjellene mellom CE-standarder og innenlandske standarder et avgjørende skritt for å redusere prosjektrisiko og sikre langsiktig, stabil drift.
