RTM Molding Press øker produksjonseffektiviteten

Låser opp større produktivitet med avansert RTM-presseteknologi

Jakten på fremragende produksjon krever kontinuerlig innovasjon innen prosessteknologi, og Resin Transfer Molding (RTM)-pressen står som et sentralt utstyr i denne reisen. Beveger seg utover tradisjonelle åpne støpingsmetoder eller langsommere komposittproduksjonsteknikker, det moderne RTM støpepresse tilbyr en lukket systemtilnærming som øker produksjonshastigheten betydelig, forbedrer kvaliteten på delene og reduserer materialavfall og miljøpåvirkning. Denne artikkelen går dypt inn i kjernefordelene ved å integrere en RTM-presse i produksjonsarbeidsflyten din, og gir en detaljert analyse av driftsprinsippene, nøkkelfordelene og de kritiske faktorene som må vurderes for en vellykket implementering. Vi vil utforske hvordan denne teknologien ikke bare øker effektiviteten, men også åpner for nye muligheter for å lage høyytelses, komplekse komposittdeler som tidligere var utfordrende eller kostbare å produsere. Ved å forstå de fulle egenskapene til RTM-prosessen, kan produsenter ta informerte beslutninger for å effektivisere driften, redusere de totale kostnadene per del og få et konkurransefortrinn i markedet.

Hvordan en RTM-presse forvandler produksjon av komposittdeler

Den grunnleggende operasjonen til en RTM-støpepresse innebærer å injisere en flytende harpiks i en lukket form som inneholder en tørr fiberpreform. Denne tilsynelatende enkle prosessen styres av nøyaktig kontroll av en rekke parametere, som sammen bestemmer kvaliteten og konsistensen til den siste delen. Transformasjonen fra råvarer til en ferdig komponent med høy styrke er et bevis på den tekniske sofistikasjonen til RTM-pressesystemet.

Den trinnvise RTM-prosesssyklusen

En typisk RTM-syklus kan brytes ned i flere forskjellige stadier, som hver er avgjørende for suksessen til operasjonen. Å forstå denne syklusen er avgjørende for å forstå hvordan pressen øker effektiviteten.

• Formpreparering og preformplassering: Prosessen begynner med klargjøringen av de to halvdelene av den matchende metallformen. Et slippmiddel påføres for å sikre enkel avforming av den ferdige delen. Den tørre fiberarmeringen, som kan være i form av vevde stoffer, sammensydde matter eller flettede preformer, kuttes nøyaktig og plasseres i den nederste halvdelen av formhulen. Denne preformen definerer de strukturelle egenskapene og formen til den siste delen.
• Formlukking og fastklemming: Den øvre halvdelen av formen senkes deretter ned på den nedre halvdelen, og det kraftige hydrauliske eller elektriske systemet til RTM-pressen bruker betydelig klemkraft for å forsegle formen. Denne kraften er avgjørende for å motstå det indre trykket som genereres under harpiksinjeksjon uten å få formen til å separere eller flamme opp. Presisjonen til klemsystemet sikrer at deltykkelsen er konsistent og repeterbar over tusenvis av sykluser.
• Harpiksinjeksjon og herding: Et forhåndsblandet harpikssystem, ofte en herdeplastpolymer som epoksy, vinylester eller polyester, avgasses for å fjerne innestengt luft og injiseres deretter i den forseglede formen under kontrollert trykk og strømningshastigheter. Harpiksen strømmer gjennom fiberpreformen, fukter fibrene grundig og fortrenger luften gjennom strategisk plasserte ventiler. Når formen er fylt, holdes delen under temperaturkontrollerte forhold for å herde, en prosess der harpiksen gjennomgår en kjemisk reaksjon for å bli en solid, stiv plastmatrise.
• Avstøpning og etterbehandling: Etter at herdesyklusen er fullført, frigjøres klemkraften, formen åpnes og den ferdige delen fjernes. Avhengig av applikasjonen, kan delen gjennomgå mindre etterbehandling, for eksempel trimming av overflødig materiale eller boring av hull, men det er ofte et nesten nettformet produkt, noe som reduserer sekundærarbeidet betydelig sammenlignet med andre metoder.

Nøkkelsystemkomponenter for optimal ytelse

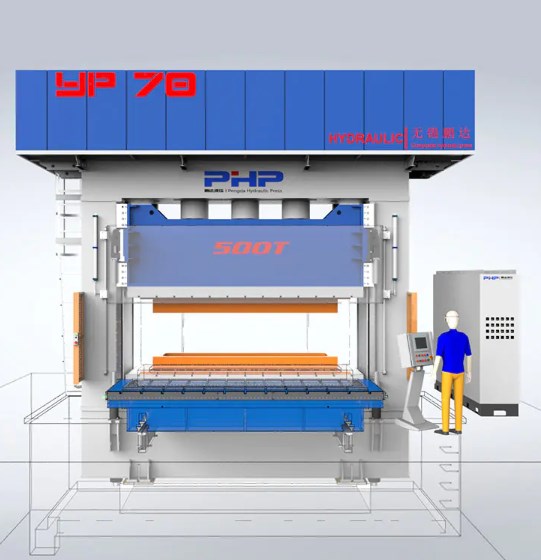

Effektiviteten til hele RTM-prosessen er sterkt avhengig av ytelsen og integreringen av kjernekomponentene. En moderne RTM-presse er mer enn bare en klemanordning; det er en integrert produksjonscelle.

• Pressrammen og klemenheten: Dette er ryggraden i systemet, og gir den strukturelle integriteten og kraften som kreves for å holde formen lukket. Moderne presser tilbyr programmerbare og svært repeterbare klemkrefter.
• Injeksjonssystem: Dette inkluderer harpiks- og katalysatormålere, blandere og injeksjonspumper. Presisjon i måling og blanding er avgjørende for å oppnå konsistent harpikskjemi og følgelig konsistente mekaniske egenskaper i den siste delen.
• Formtemperaturkontrollenhet (TCU): TCU sirkulerer en termisk væske gjennom kanaler i formen for å varme den opp til den nøyaktige temperaturen som kreves for optimal harpiksstrøm og herdekinetikk. Nøyaktig temperaturkontroll er ikke omsettelig for å oppnå korte syklustider og deler av høy kvalitet.
• Programmerbar logikkkontroller (PLC): PLS-en er hjernen i operasjonen, og automatiserer hele syklusen fra formlukking og fastklemming til injeksjon, herding og avforming. Den lagrer oppskrifter for forskjellige deler, sikrer repeterbarhet og tillater datalogging for kvalitetskontrollformål.

Kritiske faktorer for å velge riktig RTM-utstyr

Å velge en RTM-støpepresse er en betydelig kapitalinvestering, og beslutningen må være basert på en grundig evaluering av dine spesifikke produksjonsbehov. En presse som er perfekt egnet for en applikasjon kan være utilstrekkelig for en annen. Derfor er en detaljert vurdering av tekniske spesifikasjoner, driftskrav og langsiktige produksjonsmål avgjørende. For produsenter som ønsker å optimere prosessen deres, forstå nyansene i lavtrykks RTM maskinspesifikasjoner er et grunnleggende utgangspunkt. Lavtrykkssystemer gir klare fordeler, inkludert reduserte verktøykostnader, muligheten til å bruke mindre robuste former og lavere energiforbruk, noe som gjør dem ideelle for store deler som vindturbinblader eller badekar der ekstremt høye injeksjonstrykk ikke er nødvendig.

Analyserer klemkraft og platestørrelse

Klemkraften, målt i tonn, og platestørrelsen, som definerer det maksimale formområdet, er de to mest grunnleggende, men kritiske spesifikasjonene. Den nødvendige klemkraften bestemmes av det projiserte området til delen (inkludert løpesystemet) og det maksimale injeksjonstrykket som forventes inne i formhulrommet. Utilstrekkelig klemkraft vil føre til muggavbøyning og blink, skape avfall og kreve arbeidskraft etter bearbeiding. Tabellen nedenfor gir en generell sammenligning av hvordan delstørrelsen korrelerer med typiske krav til klemkraft.

Utover kraften må platens størrelse tilpasses de fysiske dimensjonene til formen, inkludert eventuelle hjelpearmaturer som hydrauliske kjernetrekkere eller sleider. Det er også avgjørende å vurdere dagslysåpningen (den maksimale formhøyden pressen kan akseptere) og pressslaget for å sikre kompatibilitet med verktøyet ditt.

Evaluering av kontrollsystemer og automatiseringsintegrasjon

Sofistikasjonsnivået i pressens kontrollsystem påvirker direkte brukervennlighet, repeterbarhet og dataintegritet. Et moderne PLS-basert system med en berøringsskjerm HMI (Human-Machine Interface) lar operatører legge inn og lagre hundrevis av deloppskrifter. Nøkkelparametere som injeksjonstrykk, strømningshastighet, harpikstemperatur og formtemperatur bør overvåkes og kontrolleres i lukket sløyfe. For operasjoner som tar sikte på høyvolumproduksjon, bør potensialet for automatisering være et sentralt hensyn. Dette inkluderer integrasjon med roboter for lasting av preform og lossing av ferdige deler, samt med oppstrøms og nedstrøms utstyr. Et robust kontrollsystem er det som gjør en produsent i stand til å produsere deler av høy kvalitet konsekvent og gir sporbarhetsdataene som kreves av mange avanserte industrier.

Forbedre delkvaliteten og oppnå kostnadseffektivitet

Den primære driveren for å ta i bruk RTM-teknologi er den betydelige forbedringen i delkvalitet og de tilhørende økonomiske fordelene. I motsetning til åpne støpeprosesser, produserer RTM deler med to ferdige, glatte overflater (A-side og B-side), noe som er svært ønskelig for estetiske bruksområder. Den lukkede formprosessen resulterer også i mye mer konsistente fiber-til-harpiks-forhold og overlegne mekaniske egenskaper fordi fiberarkitekturen ikke forstyrres under harpikspåføringsfasen. Når du vurderer det overordnede verdiforslaget, er det viktig å gjennomføre en nytte-kostnadsanalyse av RTM vs hand lay up . Mens den første investeringen i en RTM-presse og matchende metallformer er høyere enn verktøyet for håndopplegg, er de langsiktige besparelsene betydelige og mangefasetterte.

Overlegne mekaniske egenskaper og overflatefinish

Kvalitetsfordelene til RTM er ubestridelige. Prosessen gir mulighet for bruk av høyytelses kontinuerlige fiberforsterkninger, som legges ned på en kontrollert måte for å optimalisere styrke og stivhet i spesifikke retninger. Konsolideringen under trykk og varme resulterer i en kompositt med svært lavt hulrominnhold (typisk mindre enn 1%), noe som direkte oversetter til høyere interlaminær skjærstyrke og utmattelsesmotstand. Videre er overflaten som replikerer formoverflaten av eksepsjonell kvalitet, og oppnår ofte en klasse A-finish rett ut av formen, noe som eliminerer eller drastisk reduserer behovet for sliping og malingsforberedelse. Dette er en sterk kontrast til håndopplegg, hvor den åpne siden av delen er grov og krever betydelig arbeidskraft for å oppnå en akseptabel overflate.

Redusere driftskostnader og miljøpåvirkning

De økonomiske fordelene med RTM strekker seg langt utover arbeidsbesparelser. Prosessens lukkede form inneholder styrenutslipp (for polyester- og vinylesterharpikser) og VOC (flyktige organiske forbindelser) mye mer effektivt enn åpen støping, noe som hjelper produsenter med å møte strenge miljøbestemmelser og skape en tryggere arbeidsplass. Materialbruken er også mer effektiv. I håndopplegg er overflødig harpiks typisk, noe som fører til avfall og tyngre deler. RTMs presisjonsinjeksjon kontrollerer mengden harpiks som brukes, noe som resulterer i lavere delvekt og reduserte materialkostnader. Følgende liste skisserer hovedområdene for kostnadsbesparelser:

• Arbeidskostnadsreduksjon: RTM er langt mindre arbeidskrevende enn håndopplegg. En enkelt operatør kan ofte håndtere flere presser, mens håndopplegg krever dyktige arbeidere for hver del.
• Materialeffektivitet: Nøyaktig harpiksmåling og en lukket form minimerer avfall, noe som fører til direkte besparelser på råvarer.
• Redusert omarbeid og skrot: Den høye repeterbarheten og automatiseringen av RTM fører til konsekvent gode deler, som dramatisk reduserer avvisningsraten og kostnadene forbundet med å reparere defekte deler.
• Lavere miljøoverholdelseskostnader: Reduserte utslipp reduserer belastningen på ventilasjons- og luftreduksjonssystemer, noe som resulterer i lavere driftskostnader for fabrikken.

Optimalisering av RTM-prosessen for komplekse geometrier

Etter hvert som etterspørselen etter lette, sterke og intrikat formede komposittdeler vokser, blir RTM-prosessens evne til å imøtekomme komplekse design en stor fordel. En vellykket forming av deler med dype trekk, underskjæringer eller varierende tykkelse krever imidlertid en sofistikert tilnærming til både formdesign og prosesskontroll. For ingeniører som takler disse utfordringene, å finne det beste RTM-støpeparametre for tykke kompositter er en vanlig og kritisk oppgave. Tykke seksjoner er utsatt for ufullstendig utfukting eller eksoterm overoppheting under herding, noe som kan føre til indre tomrom eller matrisesprekker. Optimalisering av parametere som injeksjonsportplassering, ventilplassering, injeksjonstrykk og en flertrinns herdesyklus er avgjørende for å sikre at harpiksen gjennomsyrer preformen fullstendig og herder jevnt uten defekter.

Strategier for støping av intrikate og dyptrekkende deler

Å produsere deler med komplekse geometrier krever nøye planlegging for å sikre at harpiksen flyter jevnt og fyller formhulen fullstendig. En nøkkelstrategi er bruken av computational fluid dynamics (CFD) programvare for å simulere harpiksstrømmen under fyllingsstadiet. Denne simuleringen hjelper til med å identifisere potensielle tørre flekker eller løpssporing (foretrukket flyt langs kanaler med lavere motstand) før en enkelt form bygges. Basert på simuleringen kan ingeniører optimalisere antall og plassering av injeksjonsporter og luftventiler. For deler med dype trekk kan det være nødvendig å bruke flere injeksjonspunkter for å sikre at harpiksen når alle områder av preformen samtidig. I tillegg kan formen inkludere funksjoner som lysbilder eller løftere for å lage underskjæringer, slik at delen kan fjernes uten skade.

Sikre jevn herding og minimere gjenværende spenninger

I komplekse deler kan variasjoner i tykkelse føre til forskjellig herdehastighet. Tykkere seksjoner herder langsommere på grunn av termisk masse, eller de kan overopphetes på grunn av den eksoterme naturen til harpiksreaksjonen. Denne uensartede herdingen kan låse inn gjenværende spenninger, noe som kan føre til delervridning eller dimensjonsunøyaktighet etter avforming. For å motvirke dette, må formtemperaturkontrollsystemet være nøyaktig sonet for å levere forskjellige temperaturer til forskjellige områder av formen, noe som fremmer en mer jevn herdeprofil gjennom hele delen. Videre er bruk av et harpikssystem med en lavere eksoterm topptemperatur og skreddersydd herdesyklus med passende holdetider og rampehastigheter viktige prosesskontrolltiltak for å oppnå dimensjonsstabilitet i komplekse RTM-deler.

Vedlikehold av RTM-pressen for langsiktig pålitelighet

For å sikre at en RTM-presse fortsetter å levere høy effektivitet og delkvalitet over hele driftslevetiden, er et proaktivt og systematisk vedlikeholdsregime ikke omsettelig. Uplanlagt nedetid er en av de største kostnadene i produksjonen, og det er ofte et resultat av forsømt vedlikehold. En godt vedlikeholdt presse fungerer ikke bare mer pålitelig, men opprettholder også sin presisjon, som er direkte knyttet til konsistensen til delene den produserer. En omfattende vedlikeholdsplan for en RTM-presse bør utvikles og følges strengt, og omfatter daglige, ukentlige, månedlige og årlige oppgaver. Denne tidsplanen bør være basert på produsentens anbefalinger, men også skreddersydd til det spesifikke produksjonsvolumet og miljøforholdene på anlegget ditt.

Viktige daglige og ukentlige vedlikeholdskontroller

Mange kritiske problemer kan identifiseres og forebygges gjennom enkle daglige visuelle inspeksjoner og rutinekontroller. Disse oppgavene er den første forsvarslinjen mot større sammenbrudd.

• Daglige sjekker: Operatører bør inspisere for hydraulikkoljelekkasjer rundt sylindere, ventiler og rør. Kontroller hydraulikkoljenivået i reservoaret. Lytt etter uvanlige lyder fra pumper, motorer eller klemmemekanismen. Inspiser varmeslangene og koblingene på formtemperaturkontrollenheten visuelt for tegn på slitasje eller lekkasje.
• Ukentlige sjekker: Rengjør platene for å forhindre at rusk påvirker formjusteringen eller delens kvalitet. Kontroller tilstanden til hydraulikkvæsken for tegn på forurensning eller nedbrytning. Kontroller kalibreringen av trykk- og temperatursensorer. Inspiser elektriske koblinger for tetthet og tegn på overoppheting.

Proaktivt langsiktig vedlikehold og komponentutskifting

Utover daglige og ukentlige oppgaver, kreves det en mer grundig vedlikeholdsplan for å håndtere komponentslitasje over tid. For anlegg som driver flere skift, spørsmålet om hvordan øke ytelsen med en multi-daylight RTM-presse oppstår ofte. En flerdagslyspresse, som har flere formstasjoner mellom platene, kan øke produksjonen dramatisk ved å tillate herding av en del mens en annen injiseres og en tredje blir tatt ut av formen. Imidlertid krever dette komplekse maskineriet en enda strengere vedlikeholdsplan. Viktige langsiktige vedlikeholdsaktiviteter inkluderer:

• Hydraulisk systemoverhaling: Periodisk skifte av hydraulikkvæske og filtre er avgjørende. Over tid vil tetninger og slanger i det hydrauliske systemet degraderes og bør skiftes ut som en del av et forebyggende vedlikeholdsprogram for å unngå katastrofale feil.
• Inspeksjon av plate og stag: Platene må kontrolleres for planhet og strekkstengene for tegn på strekking eller riss. Feiljustering kan forårsake ujevn klemkraft og variasjoner i deltykkelse.
• Vedlikehold av injeksjonssystem: Presisjonsmålerne, blanderne og pumpene til injeksjonssystemet må rengjøres og vedlikeholdes regelmessig for å forhindre harpiksoppbygging og sikre nøyaktig kontroll av forholdet. Statiske blandere bør skiftes ut som anbefalt.
• Kontrollsystemverifisering: PLS, sensorer og sikkerhetslåser bør testes og kalibreres med jevne mellomrom for å sikre at de fungerer som de skal, og opprettholder prosessens repeterbarhet og operatørsikkerhet.

Ved å investere i en disiplinert vedlikeholdskultur kan produsenter maksimere oppetiden, ytelsen og avkastningen på investeringen til RTM-støpepressen, og sikre at den forblir en hjørnestein i effektiv produksjon i årene som kommer.
