SMC (Sheet Moding Compound)
Egnet for masseproduksjon av produkter som krever høy overflatekvalitet og værbestandighet, er kostnadssensitive, og som ikke krever ekstrem strukturell styrke eller lette egenskaper. Fordelene inkluderer stabil støpeytelse, god overflatefinish og moden automatisering. Den er imidlertid relativt tung, med begrensede mekaniske egenskaper (sammenlignet med kontinuerlige fiberkompositter) og dimensjonsnøyaktighet.
HP-RTM (høytrykks harpiksoverføringsstøping)
Egnet for strukturelle komponenter som krever høy stivhet/styrke, lett design og fiberkontinuitet, eller når styrke-til-vekt-forholdet er en nøkkelfaktor i produksjonen. Dens fordeler inkluderer høy spesifikk styrke til og evnen til produsere tynnveggede konstruksjonsdeler med stort spenn. Ulempene er komplekse prosesser, høye kostnader for støpeformer, verktøy og materialer, og strenge prosesskontrollkrav. Syklustid og produktivitet begrenses av herdesystemet.
1. Materialforskjell
|
| SMC | HP-RTM |
| Skriv | Hakkede fibre (hovedsakelig glassfiber) polyester eller umettede harpiksmatrisefyllstoffer/flammehemmere/akseleratorer forsterkende modifikatorer. Materialet leveres i arkform (forhåndsblandet blanding). | Intervensjonsnedsenket stoff (enveis stoff, vevd stoff, laminert stoff, kontinuerlig fiberpreform) flytende harpiks med lav viskositet (epoksy/umettet polyester/styren erstatning, osv.) injiseres og herdes under høyt trykk. |
| Fiber eiendommer | Hakkede eller tilfeldig orienterte fibre, uten kontinuerlig fiberforsterkning - ytelsen er balansert i alle retninger (isotropisk), men den spesifikke styrken og stivheten er lavere enn for kompositter med kontinuerlige fibre. | Kontinuerlige fibre (glass, karbon eller hybrid), med konfigurerbare orienteringer, som tilbyr utmerkede mekaniske egenskaper, spesielt langs fiberretningen. |
| Formel a fordel | Enkelt flammehemmende (som vanligvis oppnår UL94 V-0-klassifisering eller oppfyller flammehemmende standarder for biler), med god værbestandighet og dimensjonsstabilitet. | Kan oppnå høye glass- eller karbonfibervolumfraksjoner (høy styrke, høy stivhet, lett), med valgbare harpikssystemer for å forbedre termisk stabilitet, adhesjon og flammehemmende (selv om flammehemmende modifikasjoner kan være mer komplekse og kostbare). |
| Overflate og etterbehandling | Gir en glatt overflate som er lett egnet for maling og belegg. | Oppmerksomhet må vises til mugg overflate og harpiks penetrasjonskontroll. etterbehandling er vanligvis nødvendig for å oppnå høy overflatekvalitet. |
2. Sluttproduktkvalitet
|
| SMC | HP-RTM |
| Mekanisk Egenskaper | Strekk- og skjærstyrker er moderate, noe som gjør den egnet for komponenter utsatt for jevn belastning eller for ikke-primære bærende deksler. Slagmotstanden er gjennomsnittlig, selv om hakkede fibre gir en viss fordel med energiabsorpsjon. | Langs fiberretningen kan styrke og stivhet være mye høyere enn SMC; tretthetsmotstand og sprekkmotstand er overlegen, noe som gjør den egnet for bærende konstruksjoner eller komponenter utsatt for høye slag- eller torsjonskrefter. |
| Dimensjonale Nøyaktighet og Stabilitet | Formet ved pressing, med god dimensjonsstabilitet; imidlertid, toleranser for tykkelse og små geometriske egenskaper påvirkes av materialflyt og formdesign. | Høye krav til tykkelse og lokal fyllingskontroll; hvis injeksjon og ventilering er godt utformet, kan høy dimensjonsnøyaktighet oppnås, men harpikskrymping krever også presis kontroll og kompensasjon. |
| Overflatekvalitet/utseende | Kan oppnå en jevn overflate direkte, egnet for estetiske krav til eksponerte dekker, med god malingsvedheft. | Direkte formede overflater kan kreve etterbehandling (lakk, polering, belegg eller film) for å oppnå samme nivå av utseende som SMC; Men vanlig modus gelcoat eller membranteknologi kan også brukes til å forbedre utseendet, noe som øker kostnadene. |

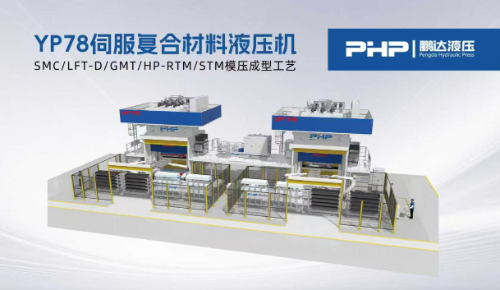

3. Press og tilleggsutstyr
SMC krever relativt lav utstyrsinvestering og er teknologisk moden og stabil. Vanligvis krever SMC-behandling bare en presse, et sett med former og et varmesystem for å produsere deler. Funksjonskravene til pressen er ikke høye. Råvarer kan kjøpes direkte i arkform og veies og kuttes ved hjelp av en SMC-skjæremaskin. Etter støping, trenger de ferdige delene bare sliping.

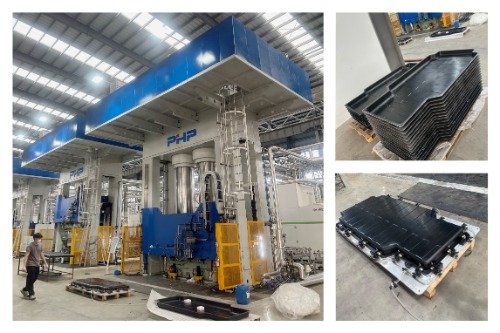

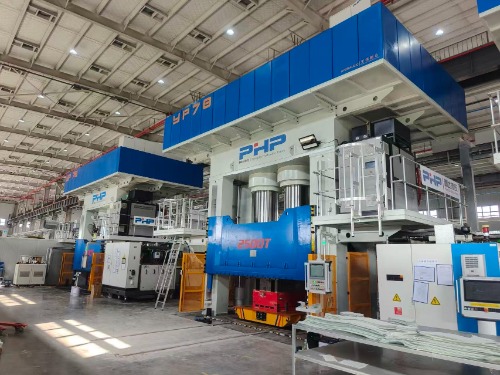

HP-RTM krever en høyere utstyrsinvestering. Vanligvis må materialet først forvarmes og forformes, for så gjennomgå høytrykkssprøytestøping i en stortonnasje presse og til slutt trimmes og skjæres ved hjelp av en laserskjærer. Hele prosessen – fra råmateriale til ferdig produkt – krever utstyr inkludert: en 100–200 tonns preforming (med oppvarming system), en 2500–3500 tonns formpresse (med oppvarming) system, vakuumsystem og fire-hjørnes nivelleringsfunksjon), to sett former, skjæremaskin, harpiksinjeksjonsmaskin, kjøle- og herdearmaturer, laserskjærer og lufttetthetstester. Forhåndsinvesteringen er betydelig.
4. Andre
Vedlikehold og resirkulerbarhet: Både SMC og HP-RTM er herdesystemer, noe som gjør resirkulering vanskelig.
Lettvekt: HP-RTM (spesielt ved bruk av karbonfiber) kan redusere vekten betydelig sammenlignet med SMC. Når det brukes på batterihus, kan det forbedre kjøretøyets rekkevidde eller redusere de totale batterikostnadene.
Forsyningskjede/tilgjengelighetsrisiko: Forsyningskjeden for hakket fiber SMC er generelt stabil. karbonfibre og harpikser med høy ytelse kan oppleve betydelige prissvingninger under tett forsyning, noe som krever evaluering av langsiktig forsyningsstabilitet.
Prosessfleksibilitet: HP-RTM er mer fleksibel for komplekse integrerte strukturer, reduserer antall påfølgende monteringsdeler (lett vekt og færre monteringstrinn), men former og prosesser er vanskeligere å modifisere raskt. SMC er bedre egnet for høyvolumsproduksjon med minimale designvariasjoner.
Sikkerhets- og driftsrisikoer: HP-RTM harpiks injeksjon og herding kan ‘ ' ' ' ' ‘ ‘ ' ' innebære giftige eller flyktige komponenter med lav viskositet, noe som krever strengere kontroll av driftsmiljøet, ventilasjon og personlig verneutstyr.
5. Sammendrag
|
| SMC | HP-RTM |
| Fibertype | Hakkede tilfeldige fibre | Kontinuerlige fibre (orienterbare) |
| Materialkostnad per del | Lavt | Høy (på grunn av karbonfiber/epoksykostnad) |
| Verktøy / utstyr kompleksitet | Midt (trykkvarme) | Høy (krever injeksjonsmåling, forseglede former, oppvarming og vakuum) |
| Syklustid / produksjonskapasitet | Egnet for høyvolumproduksjon | Produksjonskapasitet avhenger av harpiksherding; kan økes gjennom parallell behandling. |
| Overflatekvalitet | Utmerket (lett å oppnå en jevn, attraktiv overflate) | Krever ekstra prosessering eller filmteknologi |
| Strukturell styrke / lett vekt | Midt | Høy (spesielt ved bruk av karbonfiber) |
| Flammehemmende / værbestandig | Lett oppnåelig via formulering | Krever spesialisert formulering, med høye kostnader |
| Gjeldende komponenter | Estetiske deksler, lokk og høyvolumsdeler | Bærende hus, forsterkninger og komplekse integrerte strukturer |
